單式萬向鉸鏈型補償器
產品名稱：角向鉸鏈型波紋管
公稱通徑：DN50～DN3000（mm）
設計壓力：0.1～2.5 （Mpa）
設計溫度：-20～450 ℃
材 質：SUS304, SUS321, SUS316L,SUS310s
連接方式：法蘭/ 焊接
產品簡介
角向鉸鏈型補償器由波紋管、端管相連的鉸鏈板組成的撓性部件。一般為兩個角向鉸鏈型或兩個萬向鉸鏈型與一個角向鉸鏈一起配套組使用，適用于"L"型和"Ｚ"型管系中，主要以角偏轉的方式補償多平面彎曲管段的合成位移。由于銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。為保證客戶未來產品使用無缺陷，我司出廠所有角向鉸鏈型產品鉸鏈板厚度絕對達到安全要求，保證承受未來工作過程中造成的重大管道壓力推力。
角向鉸鏈型波紋管膨脹節性能特點： 單式鉸鏈型波紋膨脹節通過其角度的變化來吸收管線、輸送通道或容器等沿其軸向方向因熱膨脹或收縮所引起的角向位移。通常兩件或三件組合使用，補償量與兩件產品間距離成正比，其優點是體積小，重量輕，產品壓力推力由鉸鏈構件承受, 角向鉸鏈波紋補償器可以補償管線在任意方向的角位移。
角向鉸鏈型波紋管膨脹節應用范圍： 主要應用于各種復雜管系，補償管系的角向位移，如L型管道、Z型管道、U型管道等。
平面內雙鉸鏈波紋膨脹節系統應用
在“Z”管道中應用兩個鉸鏈式膨脹節元件可以吸收管道系統中的大量熱膨脹位移膨脹節可以通過預冷緊（在偏移位置上預設）來使其能夠達到最大的位移量。支管中的熱膨脹已經被管道水平運動中的自然彈性所吸收。壓力推力已經被鉸鏈所限制，這時可以使用中間支架。平面管系支架可以使支管做如圖所示的搖擺式位移。
對于控制最大（L1）和最小（L2）位移是非常好的做法。如圖所示，平面導管裝置允許補償架在它的位移弧范圍內擺動。它是使（1）最大而使（2）最小的方法。
平面外雙鉸鏈波紋膨脹節系統應用
如圖所示的雙鉸鏈膨脹節通常用于管道系統穿越車道或者鐵路線時，往往是由管道橋或者格架支撐。鉸鏈被設計應用于支撐兩個膨脹節間中間接管和系統中所產生的壓力推力。鉸鏈式膨脹節可以冷緊，這大大加強了膨脹節自身的位移能力。補償力通常是較小的，因此管道橋上的符合便可以達到最小。
鉸鏈型波紋管膨脹節的鉸鏈裝置
在長的管線系統中，使用膨脹節的數量可以因將管道設計成”U”型管道并應用4個鉸鏈式裝置而減少(如圖所示)。管道中的壓力后被保持在最小范圍內，與安裝管線圈的系統相比，可以減少管線支架的數量。“U”型管道中的中間支架將整個系統分成相同的兩個延伸部分。冷緊可以增加膨脹節的位移量。

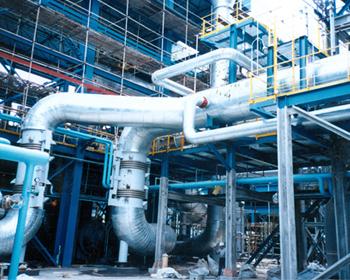

鉸鏈波紋膨脹節使用現場：
